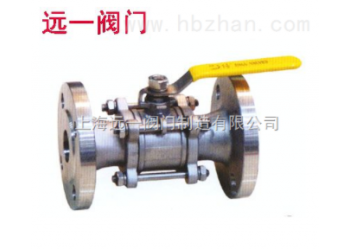

三片式法兰球阀Q41F-16P

主要零件材料

序号NO.	零件名称	材质
		不锈钢	碳钢
1	螺栓	不锈钢304	碳钢
2	弹簧垫圈	不锈钢304	不锈钢304
3	螺母	不锈钢304	碳钢
4	阀盖	不锈钢SS316	碳钢WCB
5	阀体	不锈钢SS316	碳钢WCB
6	球	不锈钢SS304	不锈钢CF8
7	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	阀杆	不锈钢SS316	不锈钢SS304
9	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
10	阀杆螺母	不锈钢SS316	不锈钢SS304
11	弹簧垫圈	不锈钢SS304	不锈钢SS304
12	螺母	不锈钢SS304	不锈钢SS304
13	手柄	不锈钢SS304	不锈钢SS304

主要尺寸

单位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
W	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
