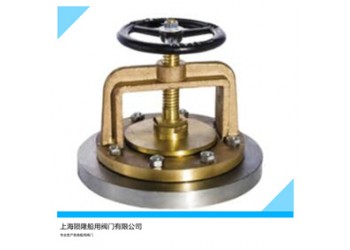

船用甲板表面阀 甲板阀CB/T4233-2013

船用甲板表面阀平面阀CB/T4233-2013
船用甲板表面阀CB/T4233-2013
船用甲板表面阀，包括连接底板、支座和阀杆，所述连接底板与支座之间通过螺母和双头螺栓紧固，双头螺栓并贯穿于连接底板的内腔；所述支座的两端固定连接有U型支架；所述阀杆贯穿于U型支架并通过压紧螺母与阀盘连接；所述阀盘与阀杆的接触面设有控制垫；所述阀盘设置于支座的空腔处，并与支座空腔处的O型圈接触连接。本船用甲板表面阀，通过阀杆带动阀盘上下移动，利用阀盘与支座之间的紧密结合，使整个表面阀处于密封状态，达到密封效果；本表面阀适用介质温度为10℃∽80℃的甲板，适用介质淡水、海水、污水的船舶甲板表面。
船用甲板表面阀，包括连接底板(1)、支座(2)和阀杆(9)，其特征在于：所述连接底板(1)与支座(2)之间通过螺母(3)和双头螺栓(4)紧固，双头螺栓(4)并贯穿于连接底板(1)的内腔；所述支座(2)的两端固定连接有U型支架(16)；所述阀杆(9)贯穿于U型支架(16)并通过压紧螺母(8)与阀盘(6)连接；所述阀盘(6)与阀杆(9)的接触面设有控制垫(7)；所述阀盘(6)设置于支座(2)的空腔处，并与支座(2)空腔处的O型圈(5)接触连接；所述阀杆(9)与U型支架(16)通过圆柱销(11)固定，圆柱销(11)的外表面设有螺纹套(10)；所述阀杆(9)的顶部通过第二螺母(14)连接有手轮(12)，手轮(12)的两端固定连接有连接杆(15)，连接杆(15)的另一端固定连接在阀杆(9)上，连接杆(15)与阀杆(9)。
性能规范
公称压力（MPa） 公称通径 适用介质
1.0 50-250 海水、淡水
主要零部件材质
零件名称 材 料
  名称 牌号
本体 铸钢、青铜 ZG230-450、ZcuSn5Pb5Zn5
底板 碳素钢 Q235-A
阀盘 碳素钢、铸锡青铜 Q235-A、ZcuSn5Pb5zn5
阀杆 不锈钢、铅黄铜 2Cr13、HPb59-1</a></a>
