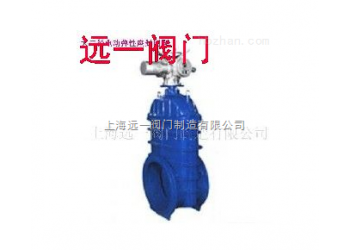

软密封电动闸阀YQZ945X-10Q/YQZ945X-16Q

一、电动弹性座封闸阀产品概述

YQZ945X-10Q/YQZ945X-16Q软密封电动闸阀采用的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

二、YQZ945X-16Q软密封电动闸阀主要零部件材料

名 称	材 料
阀 体	灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板	球 墨 铸 铁 外 覆 三 元 乙 丙 或  橡 胶
内 六 角 螺 栓	碳 化 处 理
密 封 圈	橡 胶
阀 盖	灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆	不 锈 钢
“O" 形 密 封 圈	橡 胶
止 推 轴 承	锡 青 铜
螺 栓	不 锈 钢
压 盖	球 墨 铸 铁、铸 钢
防 尘 罩	橡 胶
手 轮 （传 动 帽）	可 锻 铸 铁

三、主要技术参数

公称压力：1.0～2.5MPa 　　　工作温度：0～80℃　　　　　法兰标准：GB/T 17241.6 GB9113

公称通经：50～1200mm　　　　适用介质：水、油、气等　　　试验标准：GB13927 AP1598

四、主要外形连接尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手 轮）	1480	1665	2200	2800	2800	3000	3000
H（伞齿轮）	1650	1900	2350	2950	2950	3150	3150
H（电 动）	电动装置可由用户
