升压速率：0.1KV/s-5kv/s 可调
取样后，将底部炭块、侧部炭块、预焙阳极的试样加工为直径50.0mm±0.4mm，高度为50mm±0.4mm，两个面的平行度为±0.05mm的圆柱体。
电源：220v±10%的单相交流电压和50Hz±1%的频率
控制方式：无线蓝牙控制
试验电压连续可调： 0--50KV。
电器容量：3KVA
电压试验精度：≦1%
高压分级：0—50KV，（全程可调）
耐压式样：固体；液体。
游标卡尺：测量范围0mm~2mm，精度0.02mm。试验机：精度1级。烘箱：温度可控制在110℃±5℃。取样及样品制备。
在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说， 交流电压与直流电压有 2 倍的关系。
升压部件：由调压器和高压变压器组成的升压部分。
输出电压： 交流 0--50KV ; 直流 0—50kv
直流试验：1、匀速升压 2、梯度升压 3、耐压试验
输入电压： 交流 220 V
安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
操作步骤： 试验前的准备：打开试验机右侧的总电源开关,预热 15 分钟。 打开计算机进入 Windows 系统。双击本仪器软件的快捷图标打开试验登录界面 输入登录密码即可进入试验界面。
击穿判断方式：高电压判断、漏电流判断。
测量将试样放在试验机工作面中心处，以每秒0.5N/mm2的速度，连续、无冲击性地施加荷重，直至试样破坏为止，记录试样破坏时的载荷。
通讯方式：采用全国Z间端技术无线蓝牙控制，支持 232/USB/亚太区域网络端口

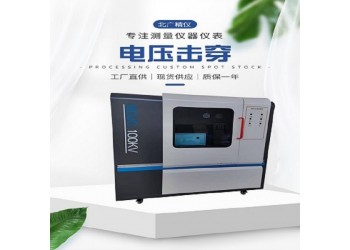

BDJC-50kV耐电压强度击穿试验仪 交流试验：1、匀速升压 2、梯度升压 3、耐压试验
电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）
检测方式：自动巡航检测
电压击穿试验“软件使用说明”：使用前确认数据线已经连接上下位机电源已经打开 第一步：登录 点击“桌面”图标，选择程序组“图标”，执行电压击穿控制系统。如下图(图 1) (图 1) 使用说明 用 户 名：输入用户名，管理员用户必须是 admin 用户密码：输入用户密码 登 录：点击“登录”，系统对用户进行验证通过后进入主界面。
计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根 据采集的信息控制设备运行并处理试验结果。
试验方式：
试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф 25mm×25mm 两个；Ф75mm×25mm 一个。（订做除外）
交直流试验的切换本仪器高压输出为交流电压。
底部炭块、侧部炭块、预焙阳极、阴极糊分别按GB/T26297.1、GB/T26297.2、GB/T26297.3、GB/T26297.4的规定或者双方协商进行取样。
支持软件共享不同电脑蓝牙异地操作要求。
（备注：满足标准要求并可以根据用户需求设定不同的升压速率）
整机组成：
直流的获得方式为在原回路中串入高压硅堆，使测 试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔 中，平时用一个短路杆把高压硅堆短接。
前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该 按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高 压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每 次放电铜球接触高压均压球时间大于五秒。 3）试验的交直流电压切换，主要 取决于高压绝缘塔中的短 路杆是否取出。当取出短路杆 时，高压均压球上的电压为 直流电压，插入短路杆时，高 压均压球上的电压为交流 电压。短路杆的取出、插入参看左侧的示意图。
升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压
F——试样破坏时的载荷，单位为牛顿（N）；A——试样初始截面积，单位为平方毫米（mm2）。检测报告应包含下列内容：本部分编号；
需要直流试验时，取出短路杆，使高压 硅堆接入测试电路中，这时回路的电压为脉动的直流电压。
对于阴极糊试样，取样后按照YS/T63.1焙烧，再进行耐压试验。将试样置于烘箱中，于110℃±5℃下干燥至少2h，取出冷却，备用。
带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）
试验介质：空气，
所有辨认测试样品所必需的详细资料；试样的尺寸和个数；测定的日期；检验的结果，如有多个结果，标明每单个结果及平均值，所有结果保留到小数点后一位；测试过程中出现的异常现象。
支持人机分离异地操作 开闯国内控制机器新篇章 （无线蓝牙控制 ）
机箱材质：整体喷塑
仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）
使用条件：环境温度：（23±2）℃ 环境湿度：（50±5）%\
耐压时间：0-7H保持相对电压 （软件设定）
可选择出具GJ一级计量单位校准证书或出具客户指定计量单位的证书
结果计算根据式（1）计算试样的耐压强度（δdB）：…………（1）；δdB——试样的耐压强度，单位为兆帕（MPa）；
检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信 号传给计算机。
外形尺寸：1000*1360*600mm
重量：120kg
动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。
步骤试样尺寸的测定，用游标卡尺沿试样的轴向测量直径4次，取其算术平均值，计算试样初始截面积。
电流可采集到mA级 并且实现实时采集。
高温电压击穿试验仪
性能
1. ?高压输出与调节精度?
?输出范围?：覆盖20kV至200kV，支持交/直流双模式输出，可满足不同绝缘材料的测试需求。
?调节精度?：采用智能调压模块和分频脉冲宽度调制技术，电压调节精度达0.5%，击穿电压判定精度≤0.8%。
2. ?升压速率控制?
?速率范围?：支持10-5000V/s无极调速，通过伺服电机驱动碳刷和闭环控制实现高精度线性升压。
?调速机制?：基于FPGA的SPWM电子升压技术，避免材料在高压脉冲下的误击穿现象。
3. ?高温环境适应性?
?温度范围?：可在室温至350℃高温环境中稳定运行，部分设备支持高温油介质测试。
?热稳定性?：采用真空浸渍工艺的高压线圈和温度补偿设计，确保高温下电压输出稳定性。
4. ?安全保护与检测机制?
?保护方式?：集成反时限TVS保护、漏电流监测（1-30mA可调）及双系统互锁机制，保障测试安全。
?电流监测?：低通滤波技术实时捕捉击穿瞬间的微电流畸变，结合谐波特征辨识材料晶格缺陷。
5. ?数据采集与分析能力?
?采集技术?：多级循环采集算法与同步漏电流谐波分析，支持击穿曲线动态绘制和区域放大分析。
?软件功能?：具备自动存储试验条件、自定义报告格式及数据导出至Excel/Word等扩展功能。
6. ?设备兼容性?
?材料类型?：适配交联聚乙烯、高温陶瓷基复合材料、纳米掺杂聚合物等百余种绝缘介质。
?测试模式?：支持击穿试验、耐压试验、阶梯试验等多种模式。
电压击穿试验仪注意事项：
本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。
本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。
本公司保留对设备改进的权利，并不另行通知用户
注： 其它未尽事宜请，我们将竭诚为您服务
电压击穿试验仪技术指标：
01、输入电压： 交流 220 V
02、输出电压： 交流 0--100 KV ;
直流 0—100 KV
03、电器容量： 10KVA
04、高压分级： 0-100KV
05、升压速率：0.01-5.0kv
（备注：满足标准要求并可以根据用户需求设定不同的升压速率）
06、试验方式：
直流试验：1、匀速升压 2、梯度升压 3、耐压试验
交流试验：1、匀速升压 2、梯度升压 3、耐压试验
07、试验介质：空气，试验油
08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
09、仪器配备*故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警）
电压击穿试验仪、介电强度试验仪（耐压测试仪）在使用过程中的注意事项：
在使用电压击穿试验仪/介电强度试验仪（耐压测试仪）进行硫化橡胶或其他绝缘材料的击穿强度测试时，需严格遵守安全规范并确保测试结果的准确性。以下是关键注意事项的详细说明：
一、安全防护措施
1. 高压危险防护
操作人员必须接受高压设备安全培训，熟悉设备紧急停机按钮和断电流程。
测试区域设置警示标识（如“高压危险”），禁止无关人员靠近。
设备必须可靠接地（接地电阻≤4Ω），避免漏电或静电积累。
2. 防护装置
确保试验仪配备安全联锁装置（如防护罩未闭合时自动断电）。
使用绝缘操作工具（如高压绝缘手套、绝缘垫）辅助操作。
3. 个人防护装备（PPE）
穿戴绝缘手套、护目镜及避免电弧或击穿飞溅物伤害。
二、设备设置与校准
1. 电压参数设置
升压速率：根据标准（如ASTM D149）选择合适速率（通常为500 V/s或100 V/s）。
初始电压：从0开始逐步升压，避免瞬间高压冲击样品。
2. 电极选择与安装
使用标准电极（如球形电极或圆柱形电极，符合IEC 60243要求）。
确保电极表面平整、清洁，无氧化或污渍（可用酒精擦拭）。
3. 校准与验证
定期校准设备（电压表、电流表精度需符合标准要求）。
使用已知击穿电压的标准样品验证设备准确性。
三、样品处理与测试条件
1. 样品制备
样品厚度均匀（通常1-3 mm），无气泡、杂质或机械损伤。
表面清洁干燥（避免手汗、灰尘或油脂污染）。
2. 环境控制
温度：23±2℃，湿度：50±5% RH（参考标准要求）。
避免电磁干扰（远离大功率设备或高频信号源）。
3. 样品固定与接触
确保样品与电极紧密接触，避免空气间隙导致局部放电。
对软质橡胶样品可施加轻微压力（如1 N）保证贴合。
四、测试过程操作规范
1. 逐步升压
缓慢升高电压，避免电压突变导致误判击穿点。
实时监测电流（击穿瞬间电流骤升）。
2. 击穿判定
击穿标准：电流超过设定阈值（如5 mA）或样品发生碳化、穿孔。
同一样品不同位置至少测试3次，取平均值（剔除异常值）。
3. 数据记录
记录击穿电压、样品厚度、环境条件及击穿形态（如沿面放电或贯穿击穿）。
五、测试后处理与维护
1. 残余电荷释放
2. 功能设计差异
对比项 介电强度测试仪 击穿电压试验仪
输出结果 自动计算介电强度（击穿电压/厚度） 通常直接显示击穿电压值
厚度要求 需精确测量样品厚度（影响结果） 厚度非必需参数（仅记录原始数据）
应用场景 绝缘材料性能对比（如薄膜、橡胶） 高压设备安全测试（如电缆、套管）
附加功能 可能集成介电常数测试模块 侧重过流保护、电弧检测
3. 实际使用中的重叠
仪器硬件：两者通常采用相同的高压发生器、电极系统和安全防护设计。
测试原理：均通过逐步升压直至样品击穿，差异主要在数据处理方式（是否除以厚度）。
行业习惯：
电力行业多称“击穿电压试验仪”（如变压器油测试）。
材料研发领域多称“介电强度测试仪”（如塑料、橡胶）。
4. 选择建议
若需材料本征性能：选择介电强度测试仪 结果与厚度无关，便于横向对比）。
若需安全阈值验证：选择击穿电压试验仪（直接获得实际耐受电压）。
注：部分现代仪器可同时输出两种数据（如北广精仪仪器设备有限公司的BDJC系列系列），需通过软件设置切换模式。
