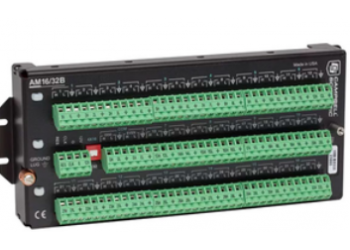

AM16/32B通道扩展板

AM16/32B通道扩展板增加了数据采集器可以测量的传感器的数量。AM16/32B通道扩展板可以通过4个复用端口（COM）顺序地切换测量16组4线制的传感器（共64线）。另外，用手动转换开关可以把AM16/32B通道扩展板切换到2线模式，来顺序测量32组2线制传感器（总数同样为64线）。

一个数据采集器可接六个扩展板，扩展板可兼容的传感器类型包括热敏电阻、电位计、测压元件、张力计、振弦式传感器、土壤体积含水量传感器以及土壤水势模块（热电偶的测量建议用AM25T）。在大多数的应用中，数据采集器使用的密封可充电源可为系统提供足够的供电保障；在不是很频繁地使用扩展板的情况下，数据采集器可以使用碱性电池供电。AM16/32B的电源主要从数据采集器提供；不过，也可以为扩展板提供一个独立的电源，此时它与数据采集器的电源需要共地。

特点：

• 极大扩展数据采集器的传感器连接数量，提高使用效率
• 可同时连接32个需要2线的单端或者差分传感器（如热敏电阻，半桥）
• 可同时连接16个需要4线的单端或者差分传感器（如全桥，4线半桥）
• 可同时连接48个半桥测量（假设共用激发且桥臂配在数据采集器上）
• 成本低，性能可靠

主要技术参数：

• 供电：11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃）
• 功耗：<210&micro;A（静止状态）；6mA（激活状态）
• 继电器激发时间：20ms
• 开关电流：Max.500mA；开关电流大于30 mA会降低低电压信号的适应性（偶尔的50 mA可以接受）
• 工作环境：-25~50℃（标准），-55~ 85℃（低温扩展）；0~95% RH
• 尺寸：10.2cm x 23.9cmx 4.6 cm
• 重量：0.7 kg

产地：美国
