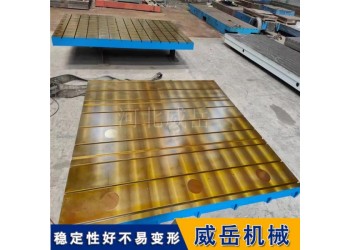

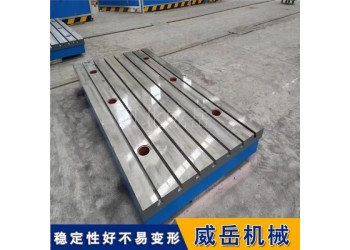

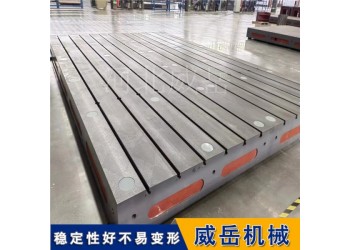

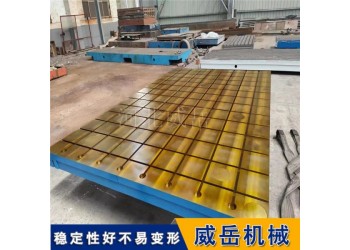

大型电机试验平台专用铸铁底板2000x3000mm抗振动

电机测试底板安装与调试：3步关键工艺打造高精度设备根基
电机测试底板是电机性能检测的“基准承载面”，其安装与调试精度直接决定扭矩、转速、效率等核心数据的可靠性。若安装偏差超0.03mm/m，可能导致电机与测功机同轴度误差大，扭矩测试误差从0.5%飙升至3%以上；调试不到位则会引发振动干扰，使测试数据重复性偏差超5%。本文梳理电机测试底板安装与调试的关键工艺，从基础准备到精度校准，全程把控细节，助力打造高精度测试平台。
一、安装前准备：奠定高精度基础
1.场地与设备核查
场地需平整（地面水平度误差≤0.1mm/m），避免振动源（如机床、风机）近距离干扰（距离≥5m），必要时铺设减振垫（厚度20mm）；核查底板参数：确认材质（HT300灰铸铁或QT500-7球墨铸铁）、平面度（0级≤0.02mm/m）、T型槽规格（槽宽误差±0.1mm），确保与电机底座、测功机适配。
2.工具与辅料准备
精度工具：合像水平仪（精度0.01mm/m）、激光干涉仪（测量精度0.0001mm/m）、百分表（分辨率0.001mm）；
安装辅料：强度螺栓（适配T型槽）、铜质调整垫铁（厚度0.1-1mm，用于微调）、防锈润滑脂（涂抹螺栓螺纹，防止咬死）。二、核心安装工艺：严控精度偏差
1.底板定点与找平（找平法）
粗找平：将底板吊装至预设位置，用水平仪初步调整垫铁，使整体水平度误差≤0.1mm/m，避免局部悬空；
细找平：换用合像水平仪，逐点检测底板工作面（每500mm一个测点），通过增减调整垫铁，将局部水平度误差控制在0.03mm/m以内；
2.设备对接与同轴度校准
电机与测功机安装：通过底板T型槽定点设备，确保两者轴心高度一致（误差≤0.02mm）；
同轴度检测：用百分表固定在电机轴端，转动轴体检测径向跳动（≤0.01mm），若超差，微调电机底座位置，直至同轴度误差≤0.005mm，避免传动过程中产生附加扭矩。
三、调试关键环节：去掉干扰，稳定精度
振动检测：在底板四角安装振动传感器（采样频率1000Hz），测试空转状态下振动幅值（要求≤0.005g）；
干扰去掉：若振动超标，检查是否存在螺栓松动（重新紧固）或地面共振（加装气弹簧隔振器，刚度5-10N/mm），使振动传递率≤15%。
电机测试底板的安装与调试，是“细节决定精度”的典型工艺——从找平的微米级控制，到同轴度的校准，再到振动与温度的动态调试，每一步都需严格把控。只有掌握这些关键工艺，才能将底板打造成稳定可靠的高精度基准，为电机测试数据的准确性提供坚实保障，助力企业提升电机研发与质检水平。
威岳机械谢女士15350773479
