电机对拖测试台结构设计：别让“猪队友”拉低整场性能！
电机对拖测试台是验证电机功率、效率、耐久性的核心设备，通过“驱动电机+负载电机”对拖模拟真实工况。但很多测试台因结构设计不当，成了拉低性能的“猪队友”—比如连接轴同轴度偏差超差导致振动加剧，基准平台不稳引发数据漂移，然后让测试结果失真，甚至损坏电机。本文拆解电机对拖测试台的核心结构设计要点，避开“坑点”，确保测试台成为“神队友”而非“猪队友”。
一、核心动力单元结构：驱动与负载“协同不内耗”
驱动电机与负载电机是测试台的“动力核心”，结构设计需确保二者协同稳定，避免“力的内耗”：
电机安装定点：采用“模块化安装座”设计，安装座与基准平台通过T型槽刚性连接（螺栓扭矩≥150N?m），定点精度需达±0.01mm，确保驱动电机与负载电机轴线在同一水平面（平行度误差≤0.005mm/m）。测试台曾因安装座偏移0.02mm，导致对拖时振动幅值超0.1mm，电机轴承磨损加速；
功率匹配设计：负载电机额定功率需≥驱动电机的1.2倍（如测试100kW驱动电机，选120kW负载电机），避免负载不足导致测试工况无法模拟；同时预留功率扩展接口（如支持100-200kW电机切换），适配多规格电机测试，无需频繁更换动力单元；
散热结构优化：电机外壳加装散热鳍片（散热面积比普通电机大30%），配合强制风冷系统（风速≥5m/s），确保对拖测试时电机温升≤40K（环境温度25℃时，外壳温度≤65℃），避免高温导致电机性能衰减，影响测试数据准确性。
二、基准平台与防护结构：稳定安全“不拖后腿”
基准平台是测试台的“地基”，防护结构是“安全屏障”，二者设计不当会直接拉低整体性能：

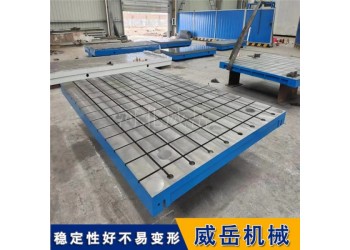

基准平台刚性设计：选用QT600球墨铸铁平台（厚度≥200mm），底部十字筋板间距200-250mm，平面度误差达0级（≤0.02mm/m），承载能力≥测试系统总重量的1.5倍（如总重量5吨选8吨以上平台）。测试台因用钢制平台（挠度0.05mm/m），导致电机运行时平台微小变形，轴线偏移超0.008mm；
防振动隔离设计：平台底部加装空气弹簧隔振器（固有频率1-3Hz），振动隔离率≥90%，避免地面振动传递至测试系统；同时在电机与安装座之间加装橡胶减震垫（邵氏硬度60±5），进一步吸收电机运行振动（振动传递率≤10%）；
安全防护结构：设置全封闭防护罩（材质为3mm厚钢板），罩体开设观察窗（玻璃厚度≥10mm），内部加装急停传感器（响应时间≤0.01s），当连接轴异常振动或电机温升超限时，立即切断电源，避免设备损坏与人员伤害。
电机对拖测试台的结构设计，核心是“协同、准、稳定”—动力单元协同不内耗，连接系统准不跑偏，基准防护稳定不拖后腿。避开这些“猪队友”坑点，才能让测试台真正发挥作用，确保电机测试数据准可靠，为电机性能优化提供支撑。在电机向高功率、高精度发展的趋势下，科学的结构设计是测试台“不掉链”的关键，更是保障电机研发与质检质量的核心前提。
