KHG02-DG系列测宽测厚仪

1.基本原理
测厚仪采用上下两个对射的激光位移传感器测量被测物厚度，上下布置一组光电测头测量被测物宽度。

2.布置形式：

3.测头传感器
   光源：红色半导体激光 波长: 655 nm (可见光)

4.机械结构
全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。

5.吹扫部件
 可搭配鸭嘴式吹扫结构对视窗吹扫，延长用户维护周期。

6.拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。
RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

7.支撑/底座
根据现场安装情况适配底座，底座配备高度调节功能，方便现场落位。

8.测量界面/功能

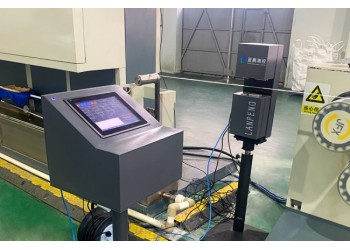

9.设备整套示意图

10.适用范围
设备主要用于矩形或方形截面的金属、塑料、橡胶等制品生产线的在线宽度和厚度同时精密检测。

11.功能描述：
1.显示器显示：测量点的厚度值、测量点的z大值平均值、测量点的z小值平均值等。外置操作按钮，数据外接屏显示，现场操作更方便；
2.产品参数设置：可设置产品规格及相应的厚度参考值及采样频率等。
3.系统参数设置功能：可以设置串口、传感器、系统的校零和校准、刷新频率等。
4.报警功能：当测量值超过设定的公差范围时，自动声光报警。报警为分级报警，测量值超过上限值时红灯闪烁同时声音报警；测量值低于下限值时绿灯或蓝灯闪烁同时声音报警。便于操作人员对不合格品进行分拣。另外，可设定几个点超差进行报警。
5.数据存储功能：每次测量均保存记录，记录结果保存为Excel连续表单，可分批打印。
6.校准功能：当测量误差过大时，放入标准量块后校准即可回复功能。

12.技术参数：

型号 宽度测量范围（mm） 宽度测量精度（mm） 厚度测量范围（mm） 厚度测量精度（mm） 使用环境温度（℃）
K/HG/W02-DG40 0-40 ±0.01 0-20 ±0.03 -10-50
K/HG/W02-DG70 0-70 ±0.02 0-20 ±0.03 -10-50
K/HG/W02-SG160 30-160 ±0.04 0-20 ±0.03 -10-50

注：设备型号中版本号随技术升级变化，订货型号以合同约定为准，其他型号可定制。
