起订:1
供应:100000
发货:3天内
发送询价

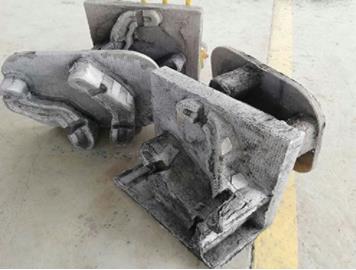

铝压铸件气孔产生原因分析
在铝合金压铸生产中，熔化了的铝液浇注温度一般常在610～660℃，在此温度下，铝液中溶解有大量的气体(主要是 氢气)，铝合金氢气的溶解度与铝合金的温度密切相关，在660℃左右的液态铝液中约为0.69cm3/100g，而在660℃左右的固态铝合金中仅为0.036cm3/100g，此时液态铝液中含氢量约为固态的19～20倍。所以当铝合金凝固时，便有大量的氢析出以气泡的形态存在于铝合金压铸件中。
减少铝液中的含气量，防止大量的气体在铝合金凝固时析出而产生气孔，这就是 铝合金熔炼过程中精炼除气的目的。如果在铝液中本来就减少了气体的含量，那么凝固时析出气体量就会减少，因而产生的气泡也显著减少。因此，铝合金的精炼是 非 常重要的工艺手段，精炼质量好，气孔必然少，精炼质量差，气孔必然多。保证精炼质量的措施是 选用良好的精炼剂，良好的精炼剂是 在660℃左右可以起反应产生气泡，所产生气泡不太剧烈，而是 均匀不断的产生气泡，通过物理吸附作用，这些气泡与铝液充分接触，吸附了铝液中的氢将其带出液面。因此冒泡时间不宜过短，一般要有6～8min的冒泡时间。
当铝合金冷却到300℃时，氢在铝合金中的溶解度仅为0.001cm3/100g以下，此时仅为液态时的1/700，这种凝固后氢气析出而产生的气孔是 分散的，细小的小孔，这不影响漏气和加工表面，肉眼基本看不见。
压铸铝件在铝液凝固时因氢气析出所产生的气泡比较大，多在铝液然后凝固的心部，虽然也分散，但这些气泡常常导致渗漏，严重时常导致工件报废。
http://www.btxxzzc.com/
