随着人们环保意识的增强和对自身健康的考虑，饮用水的二次污染问题越来越成为人们关注的热点。而目前国内的供水管路系统中所采用的闸阀多为法兰连接普通硬密封闸阀，这已不能满足人们对供水系统无锈蚀、无污染和无泄漏的要求。

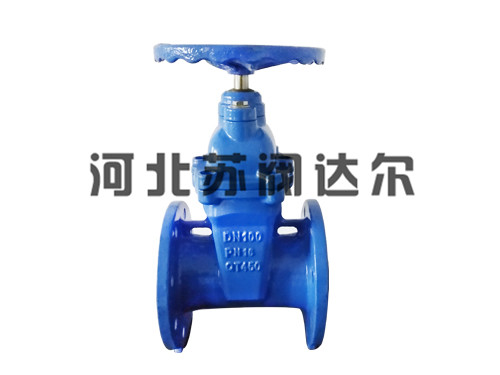

明杆软密封闸阀作为近年来在供水工程中推广使用的新产品，和传统的普通硬密封闸阀相比，其阀板外整体包覆橡胶，不仅杜绝了供水系统因阀门锈蚀而产生的二次污染，而且大大提高了阀门密闭性，加之阀体下端不设凹槽，避免了因凹槽内沉积及堵塞杂物产生的泄漏。
1、测试系统原理
测试系统是一个安装在压力水管道上的被测试的软密封闸阀，其驱动部分是进行了特别设计的膜片双腔控制装置。驱动原理是利用管道中压力水分别进入控制装置的膜片上下腔，形成膜片控制室上下腔压强差，再通过膜片压板在膜片控制室的上下移动来实现阀门的启闭（膜片压板和阀杆联为一体），通过测试系统来检验阀门的启闭总次数，并测试磨损情况。
2、测试方法及过程
（1）测试方法：测试系统采用的电磁阀电压为220V，系统经稳压后的测试水压为0.3MPa。
①、当软密封闸阀1通电时，该阀打开，管道中的压力水通过连接管进入膜片控制室下腔，而此时常闭闸阀2和常开闸阀均不通电，则常闭闸阀2处于关闭状态，常开闸阀处于打开状态，膜片控制室下腔压强增大，而膜片控制室上腔则正进行排空，从而实现膜片控制装置上下腔压强差，由膜片压板带动阀板上升而开启。②、当常闭软密封闸阀1断电时，常闭闸阀2和常开闸阀通电，管道中的压力水通过闸阀截流后进入膜片控制室上腔，下腔则由于常闭闸阀2的打开而排空，常开闸阀关阀，从而使膜片压板靠压差带动阀板下降而关闭。③、测试系统原理装置设定关闭时间为70s，开启时间为50s，一个循环为2分钟，记数器在每一个启闭循环记录一次。④、依据测试设计安排，分别在阀板启闭循环2520次、5000次、10000次、14545次、30676次时拆阀解体检查阀板的磨损情况，并依次记录阀板各测量点的磨损情况。http://www.hbsfde.com
