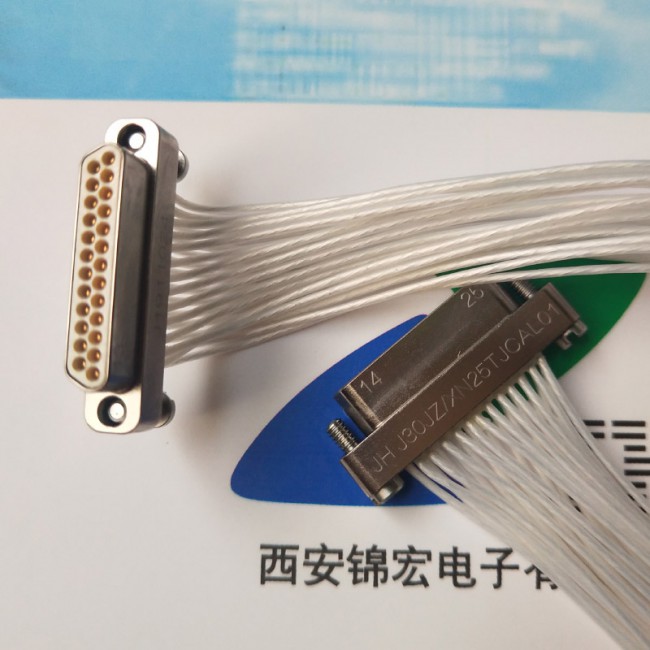

插头J30JZ/X压接基本式：J30JZ/XN□TJCAL01

西安锦宏电子有限公司   联系人 余经理

电话 13519124299   QQ 22358940

①主称代号：J30JZ- 体积较J30J系列同规格常规产品小的微型矩形电连接器；

J30JZ/X- J30JZ系列轻插拔力微型矩形电连接器；
②外壳结构：P-垂直安装结构    L-水平安装结构   不表示-自由端壳体结构；

③材料和表面处理：N-铝合金电镀镍    G-铝合金金镀镉   S-不锈钢钝化

④接触件数目：9、15、21、25、31、37、51、66、74、100芯

⑤连接器与接触件种类：TJ—插头装插针；

ZK—插座装插孔；

（TJ、ZK为固定搭配）

⑥接触件尾端形式：CA-压接；  SA-焊接；  NA-直插印制板； WA-弯插印制板；

⑦锁紧组件类别：

000-不带锁紧组件；

P01-带安装螺钉锁紧组件；

L01-带锁紧螺钉；

自由端壳体结构产品：

芯数：9、15、21、25、31、37、51、66、74、100

J30JZ/XN9TJCAL01           J30JZ/XN15TJCAL01

J30JZ/XN21TJCAL01          J30JZ/XN25TJCAL01

J30JZ/XN31TJCAL01          J30JZ/XN37TJCAL01

J30JZ/XN51TJCAL01          J30JZ/XN66TJCAL01

J30JZ/XN74TJCAL01          J30JZ/XN100TJCAL01
