原装进口德国海德汉信号转换器IBV101（可配增量编码器和光栅尺）

IBV 100系列产品提供一路正弦输出信号和1 Vpp电平信号的增量式直线光栅尺或角度编码器输入接口。IBV通过法兰座输出信号。TTL兼容方波信号

机械结构

壳

防护等级

IP 65

输入信号

1 VPP

插补

5/10倍

输出信号

TTL

关键词：IBV101 IBV102细分盒 码盘细分盒 细分倍数 光栅尺细分 增量式码盘细分 海德汉码盘细分盒 细分盒IBV100 增量式码盘板 高速正交计数器 多通道正交编码器

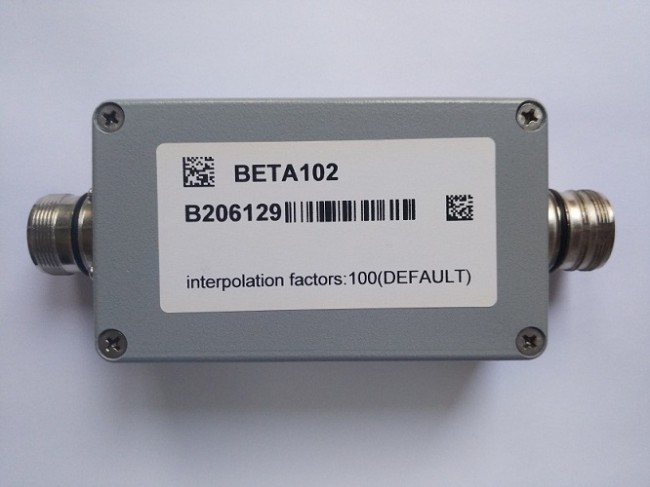

输入：工业标准~1Vpp

细分倍数：8，16，50，100，128，200，250，256可选，默认100。

输出差分422驱动，数字滤波，低抖动输出。

输入范围38mv~2.0V

最大输出频率12.5MHZ

锁存时间1.5us

体积小，便于携带，安装，使用。

引脚定义：
