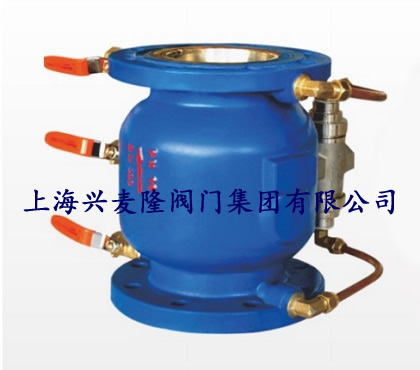

LHS743X直流式低阻力倒流防止器
产品特点
1. 超低水损、节能显著：在经济流速时（流速2米/秒），水头损失小于4mH20。
2. 空气隔断、自动排水：主阀关闭时，排水器自动开启、中间腔泄压为零，主阀的上下游之间实现空气隔断或零压隔断，隔断性能安全可靠。
3. 节地节材、安装灵活：外形小、自重轻，结构长度仅为现有同类产品的30％：可以水平安装或垂直安装。
技术参数
公称通径:DN50-dn300
隔断形式：空气隔断或零压隔断
公称压力：1.0-1.6Mpa
阀体材质：球墨铸铁
动态水头损失：≤0.03MPa
适用温度：≤65℃
主要外形连接尺寸
|
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
250 |
300 |
|
L1 |
190 |
210 |
225 |
250 |
340 |
400 |
460 |
460 |
540 |
|
H1 |
132 |
142 |
150 |
160 |
192 |
220 |
252 |
252 |
280 |
|
H2 |
160 |
166 |
176 |
195 |
235 |
266 |
305 |
305 |
350 |
|
B1 |
83 |
93 |
100 |
110 |
143 |
170 |
203 |
203 |
230 |
|
B2 |
133 |
143 |
170 |
180 |
213 |
240 |
273 |
273 |
400 |
