参数信息
品牌：奇高阀门 型号：Q611F-16P
结构形式：浮动球球阀 产地：中国大陆
省份：上海市 地市：上海市
规格型号：Q611F-16P 连接方式：螺纹
材质：不锈钢
颜色分类：DN8款=2分+执行器 DN10款=3分+执行器 DN15款=4分+执行器 DN20款6分+执行器 DN25款=1寸+执行器 DN32款=1.2寸+执行器 DN40款=1.5寸+执行器 DN50款=2寸+执行器 DN65款=2.5寸+执行器 DN80款=3寸+执行器 DN100款=4寸+执行器
产品广泛应用于石油、化工、钢铁、制药、环保、矿山、造纸、城建、给排水等行业

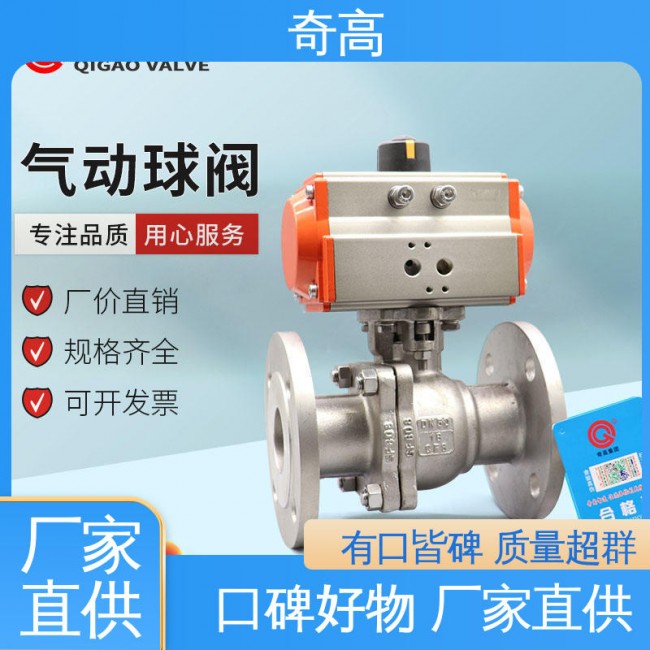

气动球阀-产品介绍
气动球阀是由气动执行器和球阀组合的气控阀门。通过装配电磁阀、限位开关、过滤器、定位器等气动配件，可以远程端控制阀门的快速开关及调节，在各行业中使用广泛。
气动执行器为齿轮齿条式双活塞设计，作用形式分为双作用（气源失效保持原位）和单作用（气源失效复位），产品符合ISO 5211，DIN 3337和CD/VDE3845，MAMUR等国际标准，工作压力可达10bar，标准行程为90°，可以±5°角调节度，执行器的缸体及密封件，可按客户实际要求选择防腐、高温、低温等场合应用材料。
在装配之前，检验员在确保每一个零件和技术图纸材料、尺寸、公差无误的情况下才可以进行装配，装配后进行压力试验。阀门的检测与试验严格遵守GB/T13927、API598、ISO5208等规范的要求。
|
技术规范 |
|||
|
设计依据 |
GB标准 |
ANSI标准 |
|
|
设计标准 |
GB/12237 |
ANST B16.34 |
|
|
试验和检验 |
JB/T9092 |
API 598 |
|
|
公称通径 |
DN10~~100mm |
||
|
链接方式 |
内螺纹、卡箍、焊接 |
||
|
气缸配置 |
JLAT系列、JLGT系列及进口执行器系列 |
||
|
气缸形式 |
双作用、单作用（弹簧复位） |
||
|
控制方式 |
开关型、调节型、三段式（开度可选） |
||
|
公称压力 |
16、25、40、64bar |
||
|
气源压力 |
双作用：4~8bar、单作用：5~8bar |
||
|
介质温度 |
W1:-40~180°C W2:-40~300°C w3:-30~425°C w4:-40~425°C |
||
|
环境温度 |
标准型：-20~80°C |
||
|
阀体材质 |
碳钢（C）、不锈钢（P4、P6） |
||
|
密封材质 |
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y） |
||
产品广泛应用于石油、化工、钢铁、制药、环保、矿山、造纸、城建、给排水等行业
