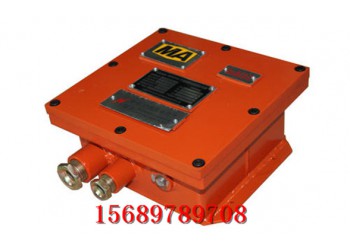

KDW127/24B矿用隔爆兼本安型电源矿用电源箱

KDW127/24B矿用隔爆兼本安型电源矿用电源箱

1  产品特点

    KDW127/24B矿用隔爆兼本安型电源（以下简称电源箱）是融合了隔爆技术、本安技术、开关电源技术和UPS技术的高科技产品，有二组输入与一组输出等级可供选择，适用范围较广。另外该电源具有启动快、保护功能齐全的特点，故障排除后能自动恢复工作。

适用范围

销售负责人电话：李毅：15689789708（微信） QQ:412133077

本电源箱适用于有瓦斯、煤尘爆炸危险的煤矿井下、露天煤矿、选煤厂等工作场所，用于向重要的现场本质安全型用电设备提供本安电源以及向通信分站等要求不间断供电的隔爆型设备提供不间断的直流稳压电源。

 工作条件

环境温度：-5℃～+40℃；

平均相对湿度：不大于95%（25℃）；

大气压力：86kPa～106kPa；

无显著振动和冲击的场合；

无溅水、淋水的场所；

煤矿井下有甲烷爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2  结构特征与工作原理

总体结构

腔内装有：1个6芯接线排，一块开关电源模块、一只UPS模块、一块镍氢电池、一只本安电源模块。



 工作原理

本电源箱主要由开关电源模块、UPS电源模块、电池和本安电源模块组成。正常情况下由交流供电线路提供电源，电池处于浮充状态；主回路断电时，UPS电源模块自动切换到电池供电状态。原理框图如下：

3  主要技术参数

  输入电压

额定电压：交流127V；

额定频率：50Hz；

 输出电压

本安输出一路：

电源规格 输出参数	KDW127/24B
额定输出电压（V）	DC24V
输出电压偏离值（%）	500
额定输出电流（mA）	5
源效应（%）	5
负载效应（%）	5
周期与随机偏移，峰峰值Vp-p(mV)	≤250
过压保护动作值（V）	≤24.05
过流保护值（mA）	≤510



 电池参数

镍氢电池组：24V/4.5Ah（每节为1.2V/4.5Ah，20节串联使用）

电池生产厂家：淄博正大电源有限公司

切换时间：≤0.5s；

工作时间：不小于 2小时（额定输出电流）；

保护功能

本产品具有输出过流、过压保护功能和镍氢电池过放及反接保护功能，故障解除后能自动恢复工作；镍氢电池有防护性绝缘盖板，并具有联锁装置，保证开盖后不对外供电。

3.6  DC24.05V；Io：510mA；Co：1uF；Lo：0.1mH
