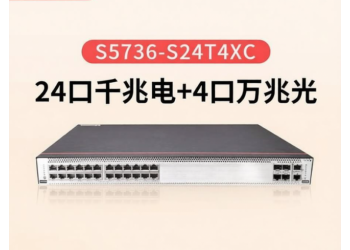

S5736-S24T4XC
概述
| 属性 | 描述 |
|---|---|
| 描述 | S5736-S24T4XC(24个10/100/1000base-T以太网端口,4个万兆SFP+,单子卡槽位,不含电源) |
| 部件编码 | 98011022 |
| 型号 | S5736-S24T4XC |
| 起始支持版本 | V200R020C00 |
| 备注 |
当使用插卡时，需要使用≥150W功率的电源模块。 60W交流电源，仅在中国销售。 |
组成结构
|
1 |
24个10/100/1000base-T以太网电接口 |
2 |
4个10GE SFP+以太网光接口 |
|
3 |
1个Console接口 |
4 |
1个ETH管理接口 |
|
5 |
1个USB接口 |
6 |
1个PNP按钮
须知：
长按（6s以上）：恢复出厂配置并复位设备。 短按：复位设备。 复位设备会导致业务中断，需慎用此按钮。 |
|
7 |
接地螺钉
说明：
配套使用接地线缆。 |
8 |
后插卡槽位
说明：
支持的插卡：
|
|
9 |
风扇模块槽位1
说明：
支持的风扇模块：FAN-023A-B（风机盒(B,风机盒面板侧出风)） |
10 |
风扇模块槽位2
说明：
支持的风扇模块：FAN-023A-B（风机盒(B,风机盒面板侧出风)） |
|
11 |
电源模块槽位1
说明：
支持的电源模块：
|
12 |
电源模块槽位2
说明：
支持的电源模块：
|
接口
| 接口名称 | 连接器类型 | 描述 | 可使用的部件 |
|---|---|---|---|
| 10/100/1000base-T以太网电接口 | RJ45 | 10/100/1000base-T以太网电接口主要用于十兆/百兆/千兆业务的接收和发送。 |
网线 |
| 10GE SFP+以太网光接口 | SFP+ | 10GE SFP+以太网光接口支持自适应为1000M，主要用于千兆/万兆业务的接收和发送。 |
|
| Console接口 | RJ45 | Console接口用于连接控制台，实现现场配置功能。 |
Console通信线缆 |
| ETH管理接口 | RJ45 |
ETH管理接口用于和配置终端或网管工作站的网口连接，搭建现场或远程配置环境。 在BootLoad菜单下可选择ETH管理接口来加载软件版本大包，相比于console接口传输速率更快。 |
网线 |
| USB接口 | USB 2.0 Type A |
USB接口配合U盘使用，可用于开局、传输配置文件、升级文件等。U盘需支持USB 2.0标准。 因不同厂商U盘型号的兼容性和驱动存在差异，如果出现U盘不能使用，请尝试更换主流厂商的U盘，交换机支持不大于128GB容量的U盘。 |
U盘 |
指示灯和按钮
S5736-S24T4XC没有PoE模式状态指示灯，其余指示灯标识及含义与S5736-S48U4XC相同，请参考S5736-S48U4XC。
供电系统
设备的电源配置方式有单电源供电和双电源供电两种，双电源供电时，电源对主机供电为1+1冗余备份方式，支持在同一设备上同时配置可插拔的交流和直流电源模块。
散热系统
设备使用可插拔的风扇模块，散热类型为风扇强制散热，气流走向为左、右、前进风，后出风。
图中设备仅作为气流走向的示意说明。
技术指标
| 项目 | 描述 |
|---|---|
| 尺寸（宽 x 深 x 高，不含包材） [mm] |
基本尺寸（深度为不包含前后面板突出的结构件的距离）：442.0mm×420.0mm×43.6mm z大尺寸（深度为前面板突出的端口到后面板模块把手的z大距离）：442.0mm×444.0mm×43.6mm |
| 尺寸（宽 x 深 x 高，含包材） [mm] | 710.0mm×560.0mm×150.0mm |
| 机箱高度 [U] | 1U |
| 机箱材质 | 金属 |
| 重量（不含包材） [kg] | 5kg |
| 重量（含包材） [kg] | 8kg |
| 典型功耗 [W] | 39W |
| 典型散热值 [BTU/hour] | 133.07BTU/hour |
| z大功耗 [W] | 55W |
| z大散热值 [BTU/hour] | 187.67BTU/hour |
| 静态功耗 [W] | 30W |
| MTBF [years] | 83.79years |
| 可用度 | > 0.99999 |
| 常温噪声（声功率） [dB(A)] | 47.4dB(A) |
| 常温噪声（声压） [dB(A)] | 35.4dB(A) |
| 插卡槽位数 | 1 |
| 电源槽位数 | 2 |
| 风扇模块数量 | 2 |
| 电源冗余 |
1+1 支持在同一设备上同时配置可插拔的交流和直流电源模块。 |
| 长期工作环境温度 [°C] | -5°C～+45°C（0m～1800m海拔） |
| 短期工作环境温度 [°C] | -5°C～+50°C（0m～1800m海拔） |
| 工作环境温度变化限制 [°C] |
1800m～5000m，海拔每升高220mz高温度规格降低1°C。 设备在超过了正常工作温度范围的情况下支持短期工作，但需满足如下条件：
以上三个条件如果有一个超出就属于超规格使用，可能会对设备造成损坏或出现未知情况。 设备不支持在环境温度低于0°C时启动。短期工作时使用光模块的z大距离不能超过10km。 |
| 存储温度 [°C] | -40°C～+70°C |
| 长期工作环境相对湿度 [RH] | 5%RH～95%RH，非凝露 |
| 长期工作海拔高度 [m] | 0m～5000m |
| 存储海拔高度 [m] | 0m～5000m |
| 供电制式 | 可插拔电源 |
| 额定输入电压 [V] |
|
| 输入电压范围 [V] |
|
| z大输入电流 [A] | 电流规格与使用的可插拔电源模块相关，详细见可插拔电源模块。 |
| 内存 | 2GB |
| Flash | 物理空间1GB，实际可用空间可使用display version命令查看 |
| Console接口类型 | RJ45 |
| Eth管理网口类型 | RJ45 |
| USB接口 | 支持 |
| 实时时钟（RTC） | 支持 |
| RPS输入 | 不支持 |
| 业务口防雷 [kV] | 共模±6kV |
| 电源口防雷 [kV] |
|
| 三防（防尘/防水） | IP20 |
| 风扇类型 | 可插拔风扇 |
| 散热方式 | 风冷散热，智能调速 |
| 气流走向 | 左前右进风，后出风 |
| PoE功能 | 不支持 |
| 产品认证 |
支持EMC认证 支持安规认证 支持生产认证 |
