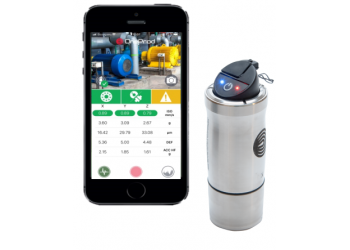

瑞典便携式轴承故障诊断仪BD1901三轴测量仪器

BD1901便携式轴承故障诊断仪可对任何轴承进行检查，轴承的运行状况可得到即时诊断报告。

操作简便：操作人员易于使用，并且可快速得到诊断报告，实现对轴承运行状态的的初级评估。

无线三轴测量专利

凭借其独特的计量性能，Bearing Defender确保您的机器可以无风险地保持旋转。

便携式轴承故障诊断仪可自动指示出由轴承缺陷，不平衡或未对准或其他故障引起的异常情况。 所有监测数据来自X、Y、Z三个方向，也可以通过一次测量来检测在单个轴上所产生的故障。

绿色指示标：3D轴承健康指标

红色指示标：3D不对中或不平衡指示

黄色指示标：3D其他缺陷指示

三轴振动读数

振动速度，加速度，位移： RMS值平均为5s

轴承缺陷因子?（DEF）：轴承健康等级 - 绝对值（0到12）

高频加速： RMS值从3kHz滤波到20kHz（平均5s）

ISO标准合规性：ISO10816-3

采集模式：实时读取整体值或记录模式

测量持续时间：典型值8s（受距离和通信质量影响）

听音频 ：听取实时测量（例如在润滑时）

易于设置

ISO10816-3分类：引导和自动选择机器类型

振动设置：根据机器类自动定义测量值

自动报告

报告格式：屏幕截图可从任何屏幕获得

通讯：屏幕截图可以通过智能手机或平板电脑的本机功能发送（电子邮件，彩信......）

三轴 FFT 显示onEPROD ZYXtrum?

除振动读数和智能指示器外，onEPROD ZYXtrum?还可将来自三个方向的振动信号组合成一个FFT显示。 该显示可以在信号中观察到故障频率。

通过自动定位频率标记，可以很容易地识别轴承故障是否存在，同时便于您与专家或领导的沟通。

ZYXtrum?：以X，Y和Z三轴测量的FTT组合在一个显示屏上

分辨率： 3200 线

频率范围： 2 Hz 至 2000 Hz

显示类型：线性或对数

放大：触摸屏缩放功能

光标：具有z大值（X，Y或Z）的频率，幅度和方向的单个光标

轴承故障频率显示： ZYXtrum?上的标记

转速调整：从ZYXtrum?自动设置实际转速

轴承频率计算器

轴承参考：30000+轴承参考

搜索工具：基于OEM和/或轴承参考

故障频率计算：自动计算轴承故障频率BPFO, BPFI, FTF, BSF

转速输入：从ZYXtrum?手动输入或设置

故障频率显示：ZYXtrum?上的值，标记



包装和送货

每个便携式轴承监测仪的设备包装中都包括：

1个三轴无线传感器

1个USB电源模块，带有国际插头和USB电缆

1 个高功率双极磁铁（适用于弯曲轴），带有定位键，用于三轴定位

1 个随身携带包

1 个接触点，用于在小表面上进行单轴测量

1 份安全说明手册

1 份校准证书

无线传感器规格

硬件类型

参考 CAC1008000

度量衡学

三轴测量 X，Y和Z方向的同步采集

采样频率 所有轴均为51.2 kHz（Fmax 20kHz）

感应元素 压电/环形剪切模式

传感元件内部灵敏度，24°C 100mV / g（数值转换）

灵敏度调整 工厂校准和调整

满量程 80 g

信噪比 > 80dB

幅度非线性 z大1%

三轴机械装配后的频率响应:

± 3 dB (Z) 0.4 Hz – 15 kHz

± 3 dB (XY) 0.4 Hz – 6 kHz

全带宽 所有轴均为20 kHz

准确性 +/- 5% @ 120 Hz, 1g

横向响应灵敏度（120Hz，1g） < 5% (< -26dB)

标称电噪声：

带宽 0 Hz–5 kHz < 5 mg

> 1 Hz < 20?g/

峰值速度（在时间信号上积分1次后） < 0.13 mm/s

物理

外形尺寸 ?42 x H116 mm

重量 373g

安装 M6螺纹孔

筑屋材料 不锈钢

环境

工作温度范围 -20°C 至60°C

抵抗冲击 5,000 g 峰值

耐持续振动 500 g 峰值

保护 IP65

电池

类型 锂离子电池

使用寿命 8 小时

充电  通过USB（标准交付中的电源适配器）

充电时间 使用标准500 mA充电电流约8小时。

自动待机 10分钟后如果没有建立连接

通讯

无线协议 Wi-Fi点对点

无线范围 视线环境可达25米。

Wi-Fi通信渠道 用户设置：1,6,11

同步协议 所有权

标准移动系统兼容性 iOS（9.3或sup。），Android（4.4.2或sup。）

专利技术

专利号 US 9,921,136
