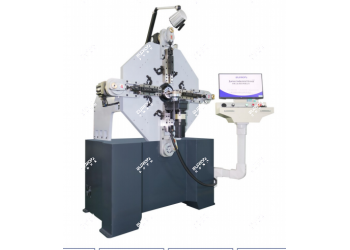

伺服扁线绕线机 工控级电脑控制系统 适配圆形梯形三角形线圈量产设备 可编程扁线绕线设备 新能源电机电感批量生产机器
机器特点 | Machine Features：
1.高精度伺服控制系统：采用工控级电脑控制平台，配套进口伺服电机与减速机，确保运行高效、精准、稳定。
2.六轴联动结构设计：送线轴、绕线轴、排线轴及手臂成型轴独立控制、协同配合，实现多工序复合成型。
3.多种绕线模式与线圈形状：支持正/反绕、密绕、变距绕、单层/多层等工艺；适配方形、圆形、梯形、跑道形、三角形等复杂线圈结构。
4.快速换型与高效调试：更换模具即可适配不同规格线材，支持参数保存与快速调用，换型便捷、调试时间短。
5.工控操作界面，数值编程灵活：采用工业控制界面，支持数值参数输入与图形路径模拟，操作简便、上手快速。
机器规格：
|
型号 |
EC-680 |
|
机器加工能力 |
厚Thickness : 1.0mm ≤ T ≤ 6.0mm 宽Width : 5.0mm ≤ W ≤ 20.0mm 截面积S=W*T≤ 80mm2 |
|
绕线方向 |
顺时针和逆时针 Right and Left Winding |
|
z大线圈高度 |
≤200mm |
|
手臂轴行程 |
≤90mm |
|
送线电机功率 |
5.5kw |
|
绕线电机功率 |
1.0kw |
|
手臂电机功率 |
1.8KWX4 |
|
机器尺寸(长x宽x高) |
1700x1250X1900(mm3) |
|
机器重量 |
1400KG |
