从构造上看，电机试验平台主要由几部分

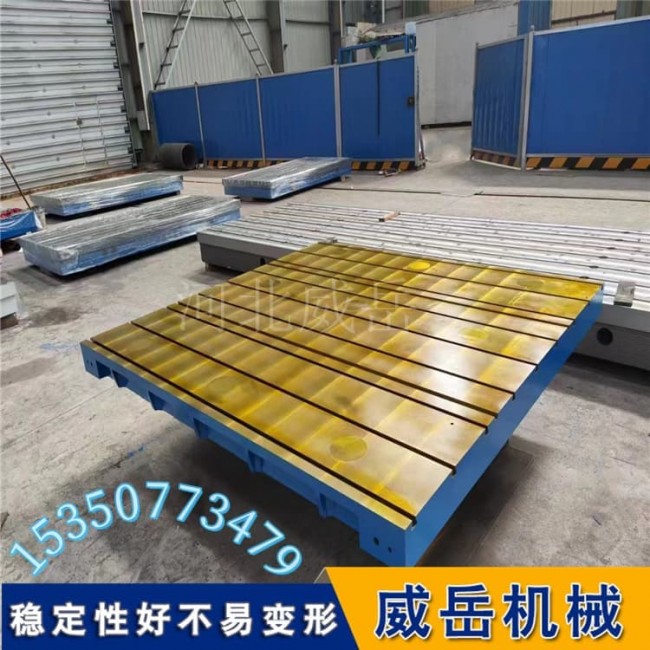

构成。主体台面是承载电机和测功机的基础，通常采用高强度铸铁材质，台面下方有纵横交错的加强筋结构，保证在重载情况下台面不会变形。台面上开有标准的T型槽，用于固定电机底座和各类测试设备。T型槽的规格一般是14mm、18mm、22mm、28mm几种，分别适配不同粗细的T型螺栓。除了台面本身，一套完整的电机试验系统还包括扭矩传感器、转速测量仪、功率分析仪、测功机等配套设备。这些设备都安装在同一个铸铁平台上，保证它们之间的同轴度误差控制在0.03mm以内，从源头上避免测试数据偏差。测功机是电机测试的核心加载设备，常见的有磁粉测功机、电涡流测功机和电力测功机三种类型，其中电力测功机可以将测试中产生的电能回馈电网，适合长时间耐久测试。
电机试验平台到底能测什么？简单来说，从常规的空载测试、负载测试、堵转测试，到复杂一些的效率MAP分析、温升测试、耐久性验证，它都能干。研发阶段用得上，生产线上用得上，质检部门也用得上。一台好的电机试验平台，可以贯穿电机从设计到落地的全生命周期。
空载测试主要测量电机的启动电流、空载损耗和空载转速，这些数据可以初步判断电机的装配质量和磁路设计是否合理。负载测试则是在电机输出端施加不同大小的扭矩负载，测量各个负载点下的输入功率、输出功率、效率和功率因数，绘制出完整的电机特性曲线。堵转测试模拟电机转子被卡住无法转动的情况，测量堵转电流和堵转扭矩，用于验证电机的启动性能和控制器的保护功能。
温升测试是评估电机散热能力的重要手段。让电机在额定负载下持续运行，通过埋在绕组中的热电偶实时监测温度变化，直到温度稳定在某个数值不再上升，这个稳定温度与初始温度的差值就是温升。温升如果超过设计限值，说明电机的散热设计或者材料选择存在问题。
不同行业对电机试验平台的要求也不一样。新能源汽车驱动电机的测试需要模拟NEDC或WLTC工况，对动态响应和采样频率要求比较高，通常需要搭配高带宽的功率分析仪和具备工况模拟能力的测功机系统。工业异步电机的测试主要关注能效等级，对稳态精度要求更高，测试标准依据GB18613或者IEC60034。伺服电机的测试则需要更高的控制精度和更低的测试噪声，对扭矩传感器的响应速度和分辨率提出了较高要求。一台功能完整的电机试验平台，配合不同的测试软件和传感器配置，可以覆盖这些不同场景的需求。
电机试验平台的价值在于：它把一堆零件组装起来的电机变成一个“能说清楚自己性能”的产品。测试数据一出来，好不好、好在哪里、哪里需要改进，一目了然。对于电机厂来说，没有这台设备，产品就出不了厂，下游客户也不敢用。
