绝缘油电压击穿测试仪单杯

全自动绝缘油介电强度测试仪

1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；

6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压安全标志

液晶屏显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；

功能键选择设置操作参数；

打印机打印单次及多次测试结果的平均值；

切换开关选择不同升压速率；

指示灯灯亮时表示相关操作步骤正在进行中；

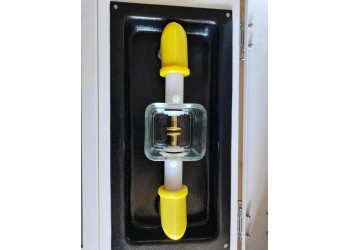

油杯仓盖打开后放入或取出油杯，关闭后方可进行测试；

温湿传感器测量摄氏温度和相对湿度，并转换为数字信号加以显示；

地线柱可靠的地线连接柱；

电源插座良好插接AC 220V 50Hz电源线；

电源开关控制仪器电源通断；

高压标志提示高压危险的三角标志。

操作步骤图解插接电源线，打开电源开关，液晶屏显示开机页面；开机页面按 设置 键进入下一级页面；

选择子页面按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面。

GB1986子页面按选择键移动光标至停升电压，按 + 或 - 键设置停升电压 ，其默认值是100 kV，可选范围10 kV～100 kV（增量Δ=10 kV）。选择好停升电压后，按选择键移动光标至杯位选择，按确认键进入杯位选择子页面。

杯位选择子页面

按选择键移动光标至不同杯位，按×或√键定义工作杯号，默认值是全选（即各杯位均为√）。然后按确认键，确认所选停升电压和杯号后返回开机页面，按 开始 键进行测试。

如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。

按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤的相关内容。

按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页按 选择 键移动光标—至年、月、日、时、分处，按 + 或 - 键选择具体数值后，按确认键确认，并返回开机页面；

按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义

自定义设置子页面按 选择 键移动光标到相应的选项，再按 + 或 - 键可进行相关参数的设置。其中：

静置时间   默认值15 min，范围1～15 min（增量Δ= 1 min）；

间隔时间   默认值5 min，范围1～10 min（增量Δ= 1 min）；

搅拌时间   默认值10 s， 范围5～90 s（增量Δ= 5 s）；

停升电压   默认值100 kV，范围10～100 kV（增量Δ= 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压;

打压次数   默认值为6次，可选范围1～6次（增量Δ=1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；

杯位选择  按此键进入杯位选择子页面，具体操作见六、操作步骤图解3.的相关内容。

对于该机型，每杯z多6次的平行测定击穿电压值等参数将自动存储。测量完毕后屏幕将显示测试完毕给予提醒，按 确认 键返回到开机页面（图1）。按 打印 或 显示 键，进入油样单次测量击穿电压值、算数平均值及测量日期和时间的显示子页面（图7～9）。

注意：在显示子页面，按选择键可以顺序显示六个界面。其中前三个界面没有测量时间的数据显示，为临时数据组，关机后将丢失。而后三个界面有测量时间数据显示，为存储数据组，关机后不会丢失。如果样品油杯测定超过三个，则系统将按时间分组，记录显示z近的三组数据。

在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。

注意事项使用本仪器前，一定要详细阅读本操作手册；

仪器操作者应通晓电气设备或分析仪器的一般使用常识；

本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；

油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；

电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；

仪器的维修和调试须由专业人员完成；

接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！

接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！

仪器在使用过程中，如发现异常应立即切断电源！

简易故障排除开机无反应        检查电源线是否插接良好，检查保险管是否完好无损；

不升压            检查油杯箱盖是否盖好；

升压正常但不击穿  检查设置是否限制了停升电压；

击穿后无显示      检查油杯内是否有污物；

打印不出纸        检查打印机是否有纸；

更换打印纸        打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下：

按下打印机前盖板上的圆形按钮；

将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；

合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。

油杯清洗方法用洁净的绸布反复擦拭电极表面和电极杆；

用标准规调整好电极间隙；

用无水乙醇清洗3～4次，然后用吹风机吹干。再用

测试油样清洗2～3次即可；

搅拌桨清洗方法用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；

用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干；

用镊子夹住搅拌桨，浸入待测油样洗涤2～3次备用。

仪器成套性

设备                      1台

油杯                      6套

电源线                    1条

标准规                    1支

保险管                    2只（3A）

搅拌桨                    7只

镊子                      1把

打印纸                    1轴

操作手册                  1本

保修卡                   1张

合格证                   1张

 绝缘油电压击穿测试仪

以下是绝缘油介电强度测试仪的详细使用说明，综合国家标准与主流机型操作规范整理：

一、?测试前准备?

?环境检查?

环境温度0~40℃，湿度≤85%RH，电源220V±10%/50Hz

仪器接地可靠，高压舱门联锁功能正常

?油样处理?

静置油样≥2小时消除气泡，含水量需≤10ppm

取样时避免污染，油温与环境温度一致

?电极维护?

检查黄铜电极间隙（标准2.5mm±0.1mm），表面无氧化（可用600目砂纸打磨）

油杯用石油醚+无水乙醇清洗并烘干

二、?操作流程?

?开机设置?

通电后自检，选择测试标准（如GB/T 507或IEC 60156）

设置参数：升压速率（2kV/s）、测试次数（6次）、静置时间（5~10分钟）

?油样测试?

注入油样至电极杯，确保完全浸没电极且无气泡

关闭舱门触发安全开关，启动自动测试

仪器依次完成：升压→击穿判断→记录数据→自动回零

?数据记录?

剔除首次击穿值，取后续5次平均值作为结果

支持液晶屏显示、存储（100组数据）及微型打印输出

三、?安全注意事项?

?高压防护?

测试中严禁打开舱门（联锁保护触发后自动断电）

操作时保持安全距离＞0.5m，避免触碰电极

?设备维护?

定期校准：使用标准油样验证误差（≤3%）

长期停用需用合格绝缘油浸泡电极杯防氧化

?故障处理?

?不升压?：检查保险丝（通常5A）、电源稳定性

?数据异常?：重新清洁油杯或更换油样

四、?标准与扩展功能?

?执行标准?：GB/T 507-2002、IEC 60156（击穿电压定义与测试流程）

?高级机型功能?：三油杯并行测试、USB数据导出、恒温油杯（选配）
