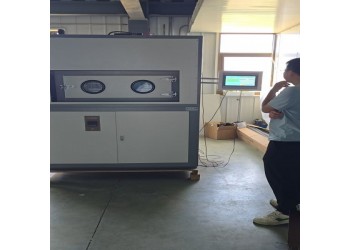

薄膜50点电极法耐电压强度测试仪

薄膜50点电极法耐电压强度测试仪

一、测试时间控制

?单点测试耗时?

每个电极点位的击穿测试时间约10-30秒（含升压、击穿判定及数据记录），50点完整测试需8-25分钟?。

快速测试模式（1000V/s升压速率）可缩短至5-8分钟，但需牺牲部分精度?。

?自动化优化?

华测HCDJC系列设备支持并行测试，通过多通道控制可将总时间压缩至3-5分钟?。

二、灵敏度影响因素

?电流检测精度?

设备需具备0.1mA级电流分辨率（如ASTM D149标准要求），以捕捉薄膜微击穿信号?。

电极接触质量?

电极压力需稳定在0.1-0.5MPa，接触不良会导致灵敏度下降（误差可达±15%）?。

环境干扰?

湿度波动（>±5%RH）或温度变化（>±2℃）可能引入5%-10%的测量偏差?。

三、典型应用数据

?锂电隔膜测试?：50点法可检测到0.1μm级针孔缺陷，灵敏度较单点法提升3倍?。

?数据离散度?：优质隔膜50点测试结果的标准差应<5%（单点法通常>10%）?。

50点电极法测试时间优化策略

一、硬件与参数优化

?并行测试技术?

采用多通道同步控制系统（如华测HCDJC-50型），通过50个独立电极同时施加电压，可将总测试时间从单点法的25分钟压缩至3-5分钟?。

?升压速率调整?

快速升压模式（1000V/s）适用于均匀性良好的薄膜（如BOPET），单点测试时间可缩短至10秒内?。

敏感材料（如锂电隔膜）建议采用500V/s升压速率，避免因过速升压导致误判?。

二、软件与流程优化

?自动化程序?

预编程测试序列（如ASTM D149标准），自动跳过已击穿点位，减少无效等待时间?。

?数据压缩存储?

将结果实时保存为CSV格式，避免因数据记录延迟拖慢测试进度?。

三、环境与操作控制

?温湿度稳定?

保持测试环境在15-25℃/30%-60%RH，避免因环境波动导致重复测试?。

?电极维护?

定期用丙酮+5%稀盐酸清洗电极，确保接触电阻稳定（接触不良可增加10%-15%测试时间）?。

四、典型应用案例

?锂电隔膜测试?：50点法优化后，单次测试时间≤5分钟，数据离散度<5%?。

?电子薄膜检测?：通过快速扫频技术（Fast Sweeps）提升效率，较传统方法快2-3倍?。

电极法50点电压击穿试验仪概述

电极法50点电压击穿试验仪是于绝缘材料（如锂电池隔膜、塑料薄膜等）击穿电压测试的高压装置，采用50点电极法批量检测，符合GB/T 36363-2018、IEC 60674-2等标准。

功能与优势

1.自动化测试

l一键完成50个测试点，减少人为误差，数据复现性高。

l支持计算机控制，数据可存储、导出及打印。

2.安全保护

l具备过压、过流、接地保护及高压平台安全锁定功能。

3.参数范围

l电压：DC 50V-6kV，精度≤2%。

l电流：0-5mA，支持快速放电（0.1s-999.9s可调）。

适用标准与材料

l标准：GB/T 36363-2018（锂电池隔膜）、GB/T 13542-2006（塑料薄膜）。

l材料：聚烯烃隔膜、聚氨酯薄膜、聚丙烯薄膜等绝缘材料。

典型设备参数

参数 指标 来源

试验电压 DC 50V-6kV

电压精度 ≤2%

电极配置 50点电极法

控制方式 计算机全自动控制

应用场景

l锂电池隔膜：检测电弱点，评估绝缘性能。

l工业薄膜：如聚丙烯薄膜的耐压测试。
