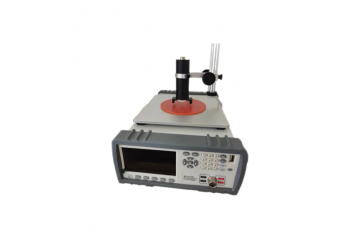

碳素材料双极板接触电阻测试仪

自动双极板材料四探针低阻/接触电阻测试仪概述：用于双极板材料本体电阻率和双极板与炭纸之间的接触电阻的测量和分析.

通过PC软件操作界面运行，四探针低阻测量和接触电阻分析，自动生成报表，自动获得压力变化下电阻，电阻率和电导率的变化图谱，样品厚度测量，自动运算.统计分析.

参照标准：

GB/T 20042.6-2011质子交换膜燃料电池 第6部分：双极板特性测试方法中四探针低阻测量和接触电阻测试方法及要求；

参数资料

1.方块电阻范围：10-6～2×102Ω/□

2.电阻率范围：10-7～2×103Ω-cm

3.测试电流范围：0.1μA ，1μA，10μA，100?A，1mA，10mA，100 mA

4.电流精度：±0.1%读数

5.电阻精度：≤0.3%

6.PC软件界面：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、电阻率、压强等.

7.测试方式: 四探针测量（体电阻率）和四端法（接触电阻测量）

8.压力范围：0-1000kg（0-4MPa）.

9. 样品形状为正方形（镀金电极为5cm×5cm)，面积为25cm2（其他规格定制）

10.工作电源: 输入: AC 220V±10% ,50Hz  功 耗：<30W

11. 加压方式：自动

12. 样品度量程和精度：度测量范围：0.001-10.001mm，测量分辨率0.001mm

13.温湿度范围：常温-50度；湿度：20%-98%

14.恒压时间：0-99.9S

15.标配标准件：a.标准校准电阻1个；b.标准度校准件1个

16. 工作电源：220±10% 50HZ/60HZ

17.标配外选购：

1）电脑和打印机依据客户要求配置；

2）计量证书1份

垂直方向电阻率测试仪主要用于膜燃料电池炭纸电池炭纸、双极板、全钒液流电池电极、铁-铬液流电池用电极材料或其他材料的垂直电阻率、接触电阻测量，以碳纤维作为原料生产的多孔性碳纸,，简称碳纸，具有透气性与导电性。该机也叫碳纸垂直电阻率测试仪，双极板接触电阻测试仪。

垂直方向电阻率测试仪依据标准：

GB/T20042.7质子交换膜燃料电池第7部分:炭纸特性测试方法

GB/T20042.6质子交换膜燃料电池第6部分:双极板特性测试方法

NB/T 42082-2016 全钒液流电池 电极测试方法

NB/T42007-2013全钒液流电池用双极板测试方法

T/CEEIA 577—2022 铁-铬液流电池用电极材料技术要求及测试方法

GB/T24525-2009碳素材料电阻率测定方法 第4.3 碳制品电阻率的测定

垂直方向电阻率测试仪试验原理：
样品放置在两块电极之间，在电极两侧施加一定的压强，测试过程中仪器通过自动记录不同压强下的电阻值。

垂直方向电阻率测试仪技术特点：

1、触摸彩屏显示器，实时显示压力、压强、电阻等，全自动完成测试。

2、采用数字调速性能电机，驱动精密丝杠副，运行平稳。

3、采用美国CHCONTECH精度传感器，测试精度。

4、标配微型打印机，随时打印，可统计处理多次试验结果，小值，平均值。

5、上、下压板使用优质铜镀金，导电性能好，误差小。

6、大屏显示试验过程每增加0·01mpa，对应的电阻值，并保存在屏幕，一目了然。

7、实验数据可保存，可按批号查询实验结果。

8、一机两用，菜单可选择碳纸垂直电阻率测试或者双极板接触电阻测试。

9、专业测控软件，本机操控软件具有国家版权局颁发的软件著作权证书。

垂直方向电阻率测试仪技术参数：
测量范围 ：（30～5000）N (0.05~5.0MPa) ；1μΩ-20kΩ
分辨力 ：0.1N
准确度 ：±0.5%

压力传感器：美国CHCONTECH

电阻分辨率：1μΩ   、0.001mΩ
试验速度： (1-300) mm/min

样品面积：4cm ?，20x20mm
外形尺寸 ：560×560×780mm
质量： 65kg
电源 ：220V, 50Hz

垂直方向电阻率测试仪基础配置：

主机 、镀金电极、低电阻测量仪、合格证、说明书、保修卡、电源线。

双极板电阻率测试仪是用于测量燃料电池双极板本体电阻率及接触电阻的专业设备，其核心功能和特性如下：

一、核心功能

?垂直方向电阻率测量（Z向）?
在两电极间施加压强，实时记录不同压力下的电阻值，适用于炭纸、双极板等材料的垂直电阻测试。

?水平方向电阻率测量（四探针法）?
部分设备兼容水平方向电阻率测试，实现一机双功能。

?接触电阻测试（四端法）?
测量双极板与炭纸间的接触电阻，自动生成压力-电阻变化图谱36。

二、关键技术参数

?压力范围?：30–5000N（0.05–5.0MPa），精度±0.5%；

?电阻范围?：1μΩ–20kΩ，分辨率0.001mΩ；

?加载系统?：伺服电机驱动精密丝杠，控制精度、无噪音；

?电极规格?：镀金电极（直径80–120mm），平行度<0.025mm。

三、应用场景

燃料电池炭纸、双极板的质量控制；

全钒液流电池电极、铁铬液流电池材料电阻测试；

科研机构对导电材料连接性能的评估。

功能亮点

?自动化测试?：支持恒压、梯度加压模式，自动统计电阻变化率并计算百分比；

?数据管理?：10–14寸触摸屏实时显示压力、电阻率、电导率等数据，可导出及打印；

?多标准兼容?：符合GB/T 20042.6-2011、GB/T 20042.7-2014等国家标准

双极板电阻率测试仪是一种专业测量设备，主要用于燃料电池领域，通过施加特定压力并采用四端子法（四端法）和四探针法等原理，测定双极板材料的垂直方向电阻率、水平方向电阻率及接触电阻。该仪器适用于炭纸、双极板本体等导电材料的特性评估，通过自动记录不同压强下的电阻值变化，生成压力-电阻图谱，以满足燃料电池质量控制及科研分析需求.

双极板电阻率测试仪主要应用于以下领域，涵盖燃料电池、液流电池及材料研发等场景：

一、燃料电池领域

?质子交换膜燃料电池（PEMFC）?

测量双极板本体电阻率（Z向垂直电阻）及与炭纸接触电阻，优化电池堆组装压力与导电性能。

评估炭纸在不同压力下的电阻变化规律，提升气体扩散层性能。

?固体氧化物燃料电池（SOFC）?

测试电极连接体材料的接触电阻，确保温环境下的长期稳定性。

二、液流电池领域

?全钒液流电池?

评估电极材料（如石墨毡）的电阻率及压缩特性，优化电解液分布与电化学效率。

?铁-铬液流电池?

测定电极材料的接触电阻与压缩模量，满足标准T/CEEIA577-2022要求。

三、材料研发与质量控制

?导电材料性能评估?

炭纸、石墨双极板等材料的水平/垂直方向电阻率测试（四探针法及四端法）。

?产业化应用?

实验室样品验证、产线全检环节的质量控制，确保批量产品一致性。

科研机构对新型导电材料（如复合双极板）连接性能的优化研究。

四、标准符合性测试

五、支持国标GB/T 20042.6-2011（双极板特性）、GB/T 20042.7-2014（炭纸特性）等燃料电池核心标准28，以及液流电池电极材料相关规范。

六、?典型场景示例?：?质子交换膜燃料电池?：通过恒压力测试模拟实际运行工况，精确控制炭纸电阻与气体扩散平衡；?铁-铬液流电池?：一键式自动化测试电极材料的电阻率与压缩模量

双极板电阻率测试仪的测试方法与核心原理如下：

一、垂直方向电阻率测试（Z向）

?原理?：基于?四端法（Kelvin法）?，分离电流施加与电压测量电极，消除导线及接触电阻干扰，通过欧姆定律（R=V/IR=V/I）计算电阻值。
?操作流程?：

?样品放置?：双极板或炭纸置于两平行镀金电极间（直径80–120mm，平行度<0.025mm）；

?梯度加压?：伺服电机驱动丝杠，以0.05MPa为间隔逐步增加压强（范围0.05–5.0MPa）；

?实时测量?：低电阻测试仪自动记录每级压力下的电流（II）与电压（VV），计算电阻值；

?终止条件?当电阻变化率≤5%时停止，判定为小电阻值1。

二、水平方向电阻率测试（板材本体）

?原理?：采用?四探针法?，外侧两探针通入恒定电流（II），内侧两探针测量电势差（VV），利用公式 ρ=2πsln?2?VIρ=ln22πs?IV 计算电阻率（ρρ），其中 ss 为探针间距。
?操作流程?：

?探针定位?：四根探针垂直接触样品表面，压力恒定（10–50g）防止损伤；

?电流施加?：根据材料导电性调整电流（1mA–1A）；

?数据修正?：针对小尺寸或非规则样品，需乘以几何校正因子（如圆形样品 C=1/[2ln?(2d/s)]C=1/[2ln(2d/s)]）。

三、接触电阻测试（双极板与扩散层间）

?原理?：结合?四端法?与?动态压力扫描?，模拟电池堆实际工况，测量界面接触电阻随压力的变化规律。
?操作流程?：

?叠层组装?：双极板与炭纸/钛毡叠放，确保紧密接触无间隙；

?恒流测试?：施加恒定电流（如10mA–1A），记录电压降；

?生成图谱?：自动绘制压力-电阻曲线，识别小接触电阻点。

四、关键注意事项

?电极要求?：镀金电极保证低接触电阻，平行度误差<0.025mm；

?环境控制?：测试温度需标注（电阻率受温度影响显著）；

?标准符合性?：遵循GB/T 20042.6、NBT 42082等标准中的加压间隔（0.05MPa）与终止条件；

?数据校准?：使用标准电阻校准仪器，接触式测量需扣除系统本底电阻。?示例?：质子交换膜燃料电池双极板测试中，梯度加压至1.5MPa时电阻变化率趋稳，判定接触电阻为8mΩ·cm?（压力2.0MPa）

概述：用于双极板材料本体电阻率和双极板与炭纸之间的接触电阻的测量和分析.

通过PC软件操作界面运行，四探针低阻测量和接触电阻分析，自动生成报表，自动获得压力变化下电阻，电阻率和电导率的变化图谱，样品厚度测量，自动运算.统计分析.

参照标准：

GB/T 20042.6-2011质子交换膜燃料电池 第6部分：双极板特性测试方法中四探针低阻测量和接触电阻测试方法及要求；

参数资料

1.方块电阻范围：10-6～2×102Ω/□

2.电阻率范围：10-7～2×103Ω-cm

3.测试电流范围：0.1μA ，1μA，10μA，100?A，1mA，10mA，100 mA

4.电流精度：±0.1%读数

5.电阻精度：≤0.3%

6.PC软件界面：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、电阻率、压强等.

7.测试方式: 四探针测量（体电阻率）和四端法（接触电阻测量）

8.压力范围：0-1000kg（0-4MPa）.

9. 样品形状为正方形（镀金电极为5cm×5cm)，面积为25cm2（其他规格定制）

10.工作电源: 输入: AC 220V±10% ,50Hz  功 耗：<30W

11. 加压方式：自动

12. 样品度量程和精度：度测量范围：0.001-10.001mm，测量分辨率0.001mm

13.温湿度范围：常温-50度；湿度：20%-98%

14.恒压时间：0-99.9S

15.标配标准件：a.标准校准电阻1个；b.标准度校准件1个

16. 工作电源：220±10% 50HZ/60HZ

17.标配外选购：

1）电脑和打印机依据客户要求配置；

2）计量证书1份

垂直方向电阻率测试仪主要用于膜燃料电池炭纸电池炭纸、双极板、全钒液流电池电极、铁-铬液流电池用电极材料或其他材料的垂直电阻率、接触电阻测量，以碳纤维作为原料生产的多孔性碳纸,，简称碳纸，具有透气性与导电性。该机也叫碳纸垂直电阻率测试仪，双极板接触电阻测试仪。

垂直方向电阻率测试仪依据标准：

GB/T20042.7质子交换膜燃料电池第7部分:炭纸特性测试方法

GB/T20042.6质子交换膜燃料电池第6部分:双极板特性测试方法

NB/T 42082-2016 全钒液流电池 电极测试方法

NB/T42007-2013全钒液流电池用双极板测试方法

T/CEEIA 577—2022 铁-铬液流电池用电极材料技术要求及测试方法

GB/T24525-2009碳素材料电阻率测定方法 第4.3 碳制品电阻率的测定

垂直方向电阻率测试仪试验原理：
样品放置在两块电极之间，在电极两侧施加一定的压强，测试过程中仪器通过自动记录不同压强下的电阻值。

垂直方向电阻率测试仪技术特点：

1、触摸彩屏显示器，实时显示压力、压强、电阻等，全自动完成测试。

2、采用数字调速性能电机，驱动精密丝杠副，运行平稳。

3、采用美国CHCONTECH精度传感器，测试精度。

4、标配微型打印机，随时打印，可统计处理多次试验结果，小值，平均值。

5、上、下压板使用优质铜镀金，导电性能好，误差小。

6、大屏显示试验过程每增加0·01mpa，对应的电阻值，并保存在屏幕，一目了然。

7、实验数据可保存，可按批号查询实验结果。

8、一机两用，菜单可选择碳纸垂直电阻率测试或者双极板接触电阻测试。

9、专业测控软件，本机操控软件具有国家版权局颁发的软件著作权证书。

垂直方向电阻率测试仪技术参数：
测量范围 ：（30～5000）N (0.05~5.0MPa) ；1μΩ-20kΩ
分辨力 ：0.1N
准确度 ：±0.5%

压力传感器：美国CHCONTECH

电阻分辨率：1μΩ   、0.001mΩ
试验速度： (1-300) mm/min

样品面积：4cm ?，20x20mm
外形尺寸 ：560×560×780mm
质量： 65kg
电源 ：220V, 50Hz

垂直方向电阻率测试仪基础配置：

主机 、镀金电极、低电阻测量仪、合格证、说明书、保修卡、电源线。

双极板电阻率测试仪是用于测量燃料电池双极板本体电阻率及接触电阻的专业设备，其核心功能和特性如下：

一、核心功能

?垂直方向电阻率测量（Z向）?
在两电极间施加压强，实时记录不同压力下的电阻值，适用于炭纸、双极板等材料的垂直电阻测试。

?水平方向电阻率测量（四探针法）?
部分设备兼容水平方向电阻率测试，实现一机双功能。

?接触电阻测试（四端法）?
测量双极板与炭纸间的接触电阻，自动生成压力-电阻变化图谱36。

二、关键技术参数

?压力范围?：30–5000N（0.05–5.0MPa），精度±0.5%；

?电阻范围?：1μΩ–20kΩ，分辨率0.001mΩ；

?加载系统?：伺服电机驱动精密丝杠，控制精度、无噪音；

?电极规格?：镀金电极（直径80–120mm），平行度<0.025mm。

三、应用场景

燃料电池炭纸、双极板的质量控制；

全钒液流电池电极、铁铬液流电池材料电阻测试；

科研机构对导电材料连接性能的评估。

功能亮点

?自动化测试?：支持恒压、梯度加压模式，自动统计电阻变化率并计算百分比；

?数据管理?：10–14寸触摸屏实时显示压力、电阻率、电导率等数据，可导出及打印；

?多标准兼容?：符合GB/T 20042.6-2011、GB/T 20042.7-2014等国家标准

双极板电阻率测试仪是一种专业测量设备，主要用于燃料电池领域，通过施加特定压力并采用四端子法（四端法）和四探针法等原理，测定双极板材料的垂直方向电阻率、水平方向电阻率及接触电阻。该仪器适用于炭纸、双极板本体等导电材料的特性评估，通过自动记录不同压强下的电阻值变化，生成压力-电阻图谱，以满足燃料电池质量控制及科研分析需求.

双极板电阻率测试仪主要应用于以下领域，涵盖燃料电池、液流电池及材料研发等场景：

一、燃料电池领域

?质子交换膜燃料电池（PEMFC）?

测量双极板本体电阻率（Z向垂直电阻）及与炭纸接触电阻，优化电池堆组装压力与导电性能。

评估炭纸在不同压力下的电阻变化规律，提升气体扩散层性能。

?固体氧化物燃料电池（SOFC）?

测试电极连接体材料的接触电阻，确保温环境下的长期稳定性。

二、液流电池领域

?全钒液流电池?

评估电极材料（如石墨毡）的电阻率及压缩特性，优化电解液分布与电化学效率。

?铁-铬液流电池?

测定电极材料的接触电阻与压缩模量，满足标准T/CEEIA577-2022要求。

三、材料研发与质量控制

?导电材料性能评估?

炭纸、石墨双极板等材料的水平/垂直方向电阻率测试（四探针法及四端法）。

?产业化应用?

实验室样品验证、产线全检环节的质量控制，确保批量产品一致性。

科研机构对新型导电材料（如复合双极板）连接性能的优化研究。

四、标准符合性测试

五、支持国标GB/T 20042.6-2011（双极板特性）、GB/T 20042.7-2014（炭纸特性）等燃料电池核心标准28，以及液流电池电极材料相关规范。

六、?典型场景示例?：?质子交换膜燃料电池?：通过恒压力测试模拟实际运行工况，精确控制炭纸电阻与气体扩散平衡；?铁-铬液流电池?：一键式自动化测试电极材料的电阻率与压缩模量

双极板电阻率测试仪的测试方法与核心原理如下：

一、垂直方向电阻率测试（Z向）

?原理?：基于?四端法（Kelvin法）?，分离电流施加与电压测量电极，消除导线及接触电阻干扰，通过欧姆定律（R=V/IR=V/I）计算电阻值。
?操作流程?：

?样品放置?：双极板或炭纸置于两平行镀金电极间（直径80–120mm，平行度<0.025mm）；

?梯度加压?：伺服电机驱动丝杠，以0.05MPa为间隔逐步增加压强（范围0.05–5.0MPa）；

?实时测量?：低电阻测试仪自动记录每级压力下的电流（II）与电压（VV），计算电阻值；

?终止条件?当电阻变化率≤5%时停止，判定为小电阻值1。

二、水平方向电阻率测试（板材本体）

?原理?：采用?四探针法?，外侧两探针通入恒定电流（II），内侧两探针测量电势差（VV），利用公式 ρ=2πsln?2?VIρ=ln22πs?IV 计算电阻率（ρρ），其中 ss 为探针间距。
?操作流程?：

?探针定位?：四根探针垂直接触样品表面，压力恒定（10–50g）防止损伤；

?电流施加?：根据材料导电性调整电流（1mA–1A）；

?数据修正?：针对小尺寸或非规则样品，需乘以几何校正因子（如圆形样品 C=1/[2ln?(2d/s)]C=1/[2ln(2d/s)]）。

三、接触电阻测试（双极板与扩散层间）

?原理?：结合?四端法?与?动态压力扫描?，模拟电池堆实际工况，测量界面接触电阻随压力的变化规律。
?操作流程?：

?叠层组装?：双极板与炭纸/钛毡叠放，确保紧密接触无间隙；

?恒流测试?：施加恒定电流（如10mA–1A），记录电压降；

?生成图谱?：自动绘制压力-电阻曲线，识别小接触电阻点。

四、关键注意事项

?电极要求?：镀金电极保证低接触电阻，平行度误差<0.025mm；

?环境控制?：测试温度需标注（电阻率受温度影响显著）；

?标准符合性?：遵循GB/T 20042.6、NBT 42082等标准中的加压间隔（0.05MPa）与终止条件；

?数据校准?：使用标准电阻校准仪器，接触式测量需扣除系统本底电阻。?示例?：质子交换膜燃料电池双极板测试中，梯度加压至1.5MPa时电阻变化率趋稳，判定接触电阻为8mΩ·cm?（压力2.0MPa）

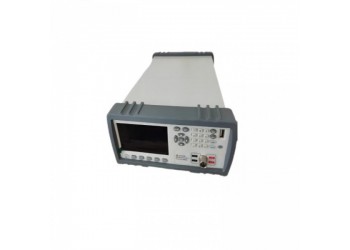

     碳素材料垂直电阻率检测仪
