一、概述：

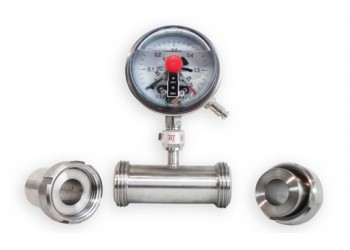

YTP、YNTP、YNXTP系列管道式隔膜压力表是由不同功能类型的压力表与一个管道式隔膜隔离体配接而成的，管道式隔膜隔离体的连接方式有螺纹连接与卫生型卡盘连接，夹持式等等，管道式隔膜压力表是通过管道式内部的波纹式隔离膜片带来传导压力的，管道式隔膜压力表是通过隔离液作为传导介质，所以它不能测量很小的压力。广泛应用于石油、化工、医药、食品、造纸等行业。管道式隔膜压力表采用耐用压力表故有效的消除了介质脉动和环境振动所产生的影响，使得仪表指示稳定、可靠，并提高了仪表的使用寿命，所以比较适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体当中。
二、管道式隔膜压力表量程选择（MPa）：
0~0.1 0~0.25 0~0.4 0~0.6 0~1.0 0~1.6 0~2.5 0~4.0……
三、管道式隔膜压力表选型：
| 压力表型号 |
表盘直径 |
隔膜体连接形式 |
膜片材质 |
本体材质 |
型谱说明 |
|
YTP |
|
|
|
|
隔膜压力表 |
|
YNTP |
耐震隔膜压力表 |
||||
|
YXTP |
电接点隔膜压力表 |
||||
|
YNXTP |
耐震电接点隔膜压力表（仅100,150表盘） |
||||
|
YTZTP |
电阻远传隔膜压力表（仅150表盘） |
||||
|
YNTZTP |
耐震电阻远传隔膜压力表（仅150表盘） |
||||
|
YTTTP |
差动远传隔膜压力表（仅100,150表盘） |
||||
|
|
60 |
表盘直径φ60mm |
|||
|
100 |
表盘直径φ100mm |
||||
|
150 |
表盘直径φ150mm |
||||
|
|
MGL |
管道式外螺纹连接 |
|||
|
MGF |
管道式法兰连接 |
||||
|
MGC |
管道式卫生型卡盘连接 |
||||
|
|
316L |
316L膜片 |
|||
|
HC |
HC膜片 |
||||
|
T |
特殊要求 |
||||
|
|
304 |
本体材质304 |
|||
|
316 |
本体材质316 |
