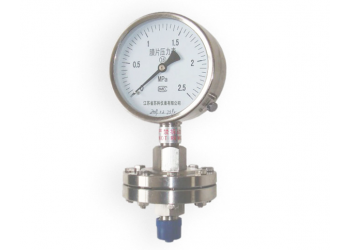

YPF系列膜片压力表结构原理

膜片压力表http://www.china-suke.com/product-yl7.html

YPF系列膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。

◆结构原理

膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。   膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。

◆主要技术指示

精度等级：2.5 使用环境温度：-40～+70℃；相对湿度不大于90% 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃ 工作位置：垂直安装。 外壳防护等级：IP64
